MF001

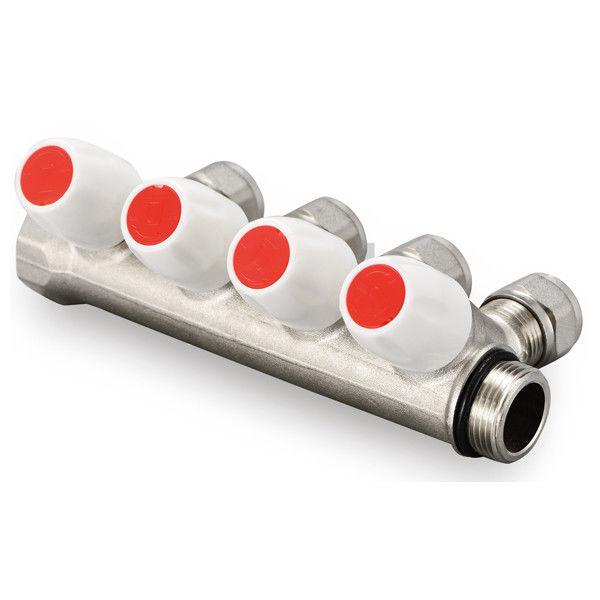

Манифест центрального отопления

Температура;5-95°C

12 и 16 мм) PEX-установка; Максимальное рабочее давление;1 Mpa ((10Bar)

рабочее давление;00,7 МПа

3/4′′ и 1′′ по двум вариантам

Установка дивертера завершена для испытаний.

1. Откройте впускные и обратные клапаны воды, главную воду в коллектор, удалите красный оболочек стокомера, поверните регулировку потока (колектор катушка открыта).
2. Автоматический выхлопный отпустить небольшую крышку, пусть выхлоп в автоматическом состоянии, выпустить воздух внутри коллектора.
3Испытать систему в полностью открытом состоянии, чтобы увидеть, есть ли утечки безопасности, и испытать систему в течение 24 часов (давление стабилизируется на 1,0 ~ 1,2 МПа),
4. испытание давления 24 часа, проверка наличия просачивания воды или капельного явления в каждой точке подключения компонента.и повторное испытание.
5. показатели испытания системы могут полностью соответствовать требованиям пользователя, и давление системы давления возвращается к нормальному эксплуатационному давлению, в соответствии с требованиями пользователя для использования фиксированного.
Примечание: максимальное значение давления системы не может превышать 1,2 МПа.

Центральный тепловой коллектор PEX (полиэтиленовый) - это водопроводная система, которая распределяет нагретую воду или другие жидкости по всему зданию.Коллектор подключается к котлу или другому источнику тепла и распределяет нагретую жидкость через сеть PEX-труб, проходящих через стеныВ статье приведена дополнительная информация о применении центральных нагревательных коллекторов PEX, сырьевых материалах, установке, размерах и подсказках:

Что такое Манифолд

Манифольд - это устройство или система, предназначенная для распределения, управления или регулирования потока жидкостей, газов или электрических сигналов в несколько розетки или компонентов.Он служит центральным узлом или точкой соединения, где поток разделяется или объединяется., что позволяет обеспечить эффективное и организованное распределение.

Термин "множество" может относиться к различным типам устройств или систем в зависимости от конкретного применения.

Манифольд жидкости: в системах жидкости, манифольд - это структура, которая распределяет поток жидкости от одного источника до нескольких выходов или каналов.гидравлические системы, топливные системы и управление процессом.и соединения для управления и направления потока.

Вентиляционный коллектор: в системах отопления, вентиляции и кондиционирования воздуха (ВВК) коллектор используется для распределения и сбалансирования потока воздуха или хладагента в различные зоны или компоненты.Он помогает обеспечить правильный поток воздуха и контроль температуры во всем здании или системе.

Электрический манифолт: В электрических системах манифолт - это устройство, которое позволяет распределять и организовывать электрические сигналы или питание для нескольких компонентов или цепей.Он может включать в себя разъемы, терминалы или печатные платы (PCB) для облегчения потока электрического тока.

Выхлопный коллектор: в автомобильных двигателях выхлопный коллектор собирает и направляет выхлопные газы из каждого цилиндра в одну выхлопную трубу.Он служит центральной точкой соединения для выхлопных газов и помогает оптимизировать производительность двигателя.

Нагревательный коллектор, также известный как распределительный коллектор или коллектор тепловой цепи,устройство, используемое в системах водонагрева для управления и распределения горячей воды или теплоносной жидкости в различные зоны или схемы в зданииОн служит центральным узлом для поставок и обратных линий системы отопления, позволяя индивидуально контролировать и регулировать температуру в каждой зоне отопления.

Использование мини-слота

• Системы отопления для жилых и коммерческих помещений
• Системы напольного отопления
• Системы отопления поддонных панелей
• Системы водонагрева

Сырье:

• Трубы PEX
• Манифест из латуни или нержавеющей стали
• Фитинги и адаптеры труб
• Изоляция
• Подвески для установки

Как установить мини-складку

1. Определить количество отопительных зон или помещений и рассчитать требуемую длину PEX-трубы для каждой зоны.
2. Установите коллектор в центральном месте, обычно рядом с источником тепла, и подключите его к линиям подачи и возврата.
3. В каждой зоне устанавливают трубы PEX и соединяют их с коллектором с помощью фитингов и адаптеров.
4. Изолируйте PEX трубы, чтобы минимизировать потерю тепла и повысить эффективность.
5. Прикрепить коллектор к стене или полу с помощью скоб.
6. Наполните систему водой и вычистите воздух из труб.

Размеры: системы центрального нагрева PEX доступны в различных размерах в зависимости от количества зон или помещений, которые они предназначены для отопления.Манифольды могут иметь всего два порта и 24 или более.Размер PEX труб также будет зависеть от нагрузки на отопление и длины труб.

Советы:

• Убедитесь, что размер коллектора и PEX труб соответствует нагрузке на отопление и длине труб.
• Используйте высококачественные трубы и фитинги PEX для обеспечения долговечности и беспроницаемости установки.
• Изолируйте PEX трубы, чтобы минимизировать потерю тепла и повысить энергоэффективность.
• Очистите воздух из труб, чтобы предотвратить шумную работу и воздушные ящики, которые могут повредить систему.
• Подумайте об установке смесительного клапана для регулирования температуры нагреваемой жидкости и повышения комфорта и эффективности.
